环氧磨石90%开裂源于垫层！悬浮法与粘结法工艺差异与适用场景详解

行内一直流传一句话：做环氧磨石地坪，得基础者得天下。

很多几百万的环氧磨石项目，面层材料、配色、打磨、罩面全部做到位，最后依然翻车、开裂、返工，甚至亏损大几十万。究其根本，不是面层工艺问题，而是抗裂垫层系统没有做对。

深耕环氧磨石十年，我们总结出核心规律：环氧磨石开裂，绝大多数来源于基层应力传导，而非面层本身。想要地面长期稳定不开裂，必须搞懂行业两大主流垫层工艺：悬浮法与粘结法。两种工艺结构、厚度、配方、适用场景完全不同，选错易翻车。

一、高端项目标配：德国悬浮法（非粘结）5+1抗裂系统

悬浮法工艺源自德国，是十年前国内高端环氧磨石的主流标准，至今仍是高端展厅、艺术空间、公建核心区的最优方案，专业上称为速干早强半干砂浆抗裂垫层工艺。

行业公认的精品标准为5+1系统：5公分抗裂垫层+1公分环氧磨石面层，整体结构厚度达6公分，稳定性拉满。

悬浮法的核心精髓：完全切断基层应力传导。

施工时在原始楼板基层铺设专用PE隔离膜，让上部整套抗裂垫层与原始基层完全隔离、悬浮成型。原始楼板会沉降、会晃动、会收缩膨胀，而悬浮结构相当于“独立船体”，不受基层形变干扰，从根源上规避不规则开裂。

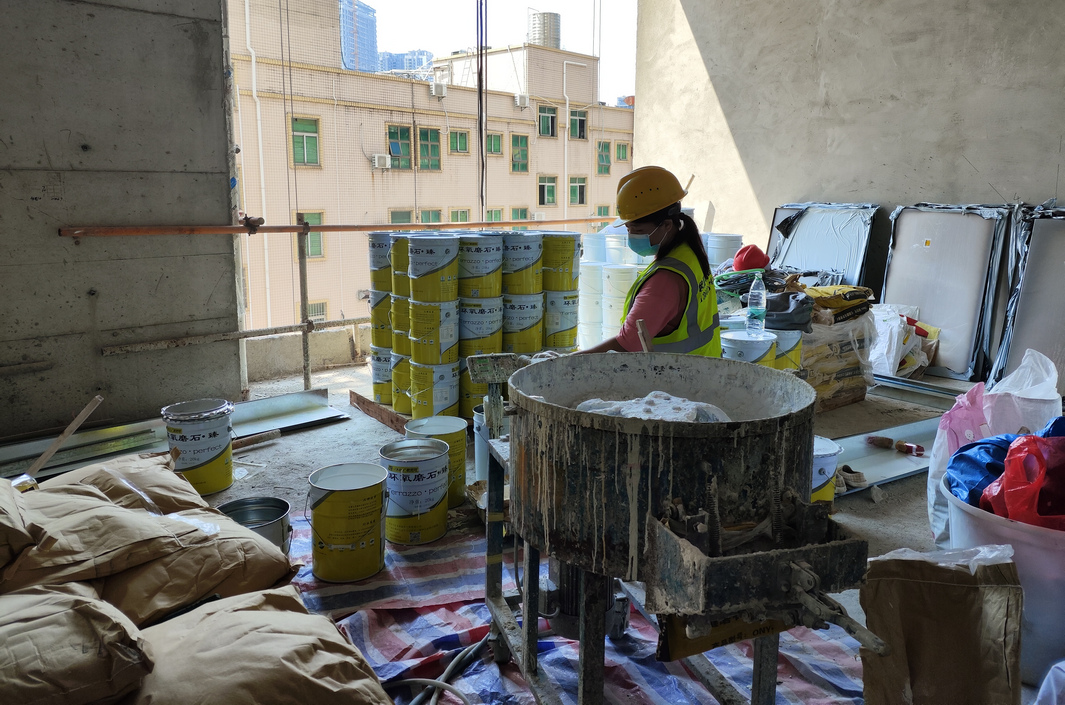

同时悬浮法采用低水灰比半干砂浆配比：325水泥、干净水洗石、水洗砂搭配专用抗裂助剂，用水量仅为水泥用量的50%。水化反应温和、收缩率极低、结构密实稳定，是普通混凝土无法比拟的。

为进一步兜底抗裂效果，高端项目还会满铺抗裂纤维布，多重加固。同时严格执行上下通缝原则：垫层切缝位置，与面层金属分格条位置完全对齐，精准释放结构应力，可规避95%以上的后期开裂问题。

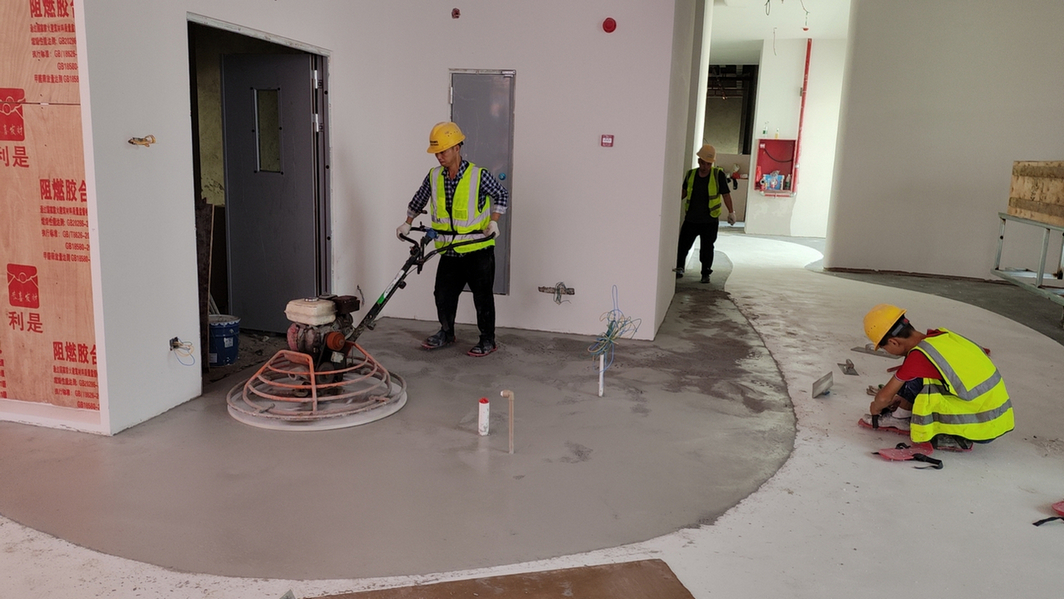

悬浮法对施工精度要求极高，采用人工自拌精细化施工，单日班组施工量严格控制在200平方米以内，速度慢、成本高、工期长，但稳定性、平整度、抗裂性都是行业顶尖，适配所有高品质、高要求的核心展示区域。

厚度底线：悬浮法垫层厚度最低不低于4公分，标准精品厚度为5公分。如果层高、标高受限，无法满足厚度要求，坚决不建议采用悬浮工艺。

二、大场地通用：粘结法特种抗裂混凝土垫层

随着环氧磨石市场扩容，地下车库、大型厂房、大面积公建项目持续增多，悬浮法施工效率低、厚度要求高的短板逐渐凸显，粘结法垫层工艺应运而生，适配大面积、大体量工程。

粘结法不做PE膜隔离，垫层与原始基层直接粘结成型，整体依托基层结构稳固。为解决粘结结构的开裂隐患，工艺上做了多重升级：采用8公分以上特种抗裂混凝土，添加钢纤维+专用抗裂助剂+减水剂，通过材料改性分散内部应力、抑制收缩开裂。

粘结法同样遵循通缝对位原则，垫层切缝与面层金属分格条一一对应，精准释放形变应力，保障大面积地面的整体稳定性。我们往年承接的大型车库环氧磨石项目，均采用这套粘结法工艺，落地效果稳定达标。

该工艺优势是适配大面施工、厚度可控、适用性广，适合车库、厂房、大面积公共区域；短板是对原始基层依赖性强，若基层本身不稳定，仍存在一定开裂风险，不适合极致高端的精品展厅区域。

三、层高受限怎么办？薄底施工的取舍逻辑

实际项目中，很多现场标高不足，仅有2.5–3公分的施工空间，无法满足悬浮法4公分以上的最低厚度要求。这种情况，只能放弃悬浮工艺，采用薄层粘结法施工。

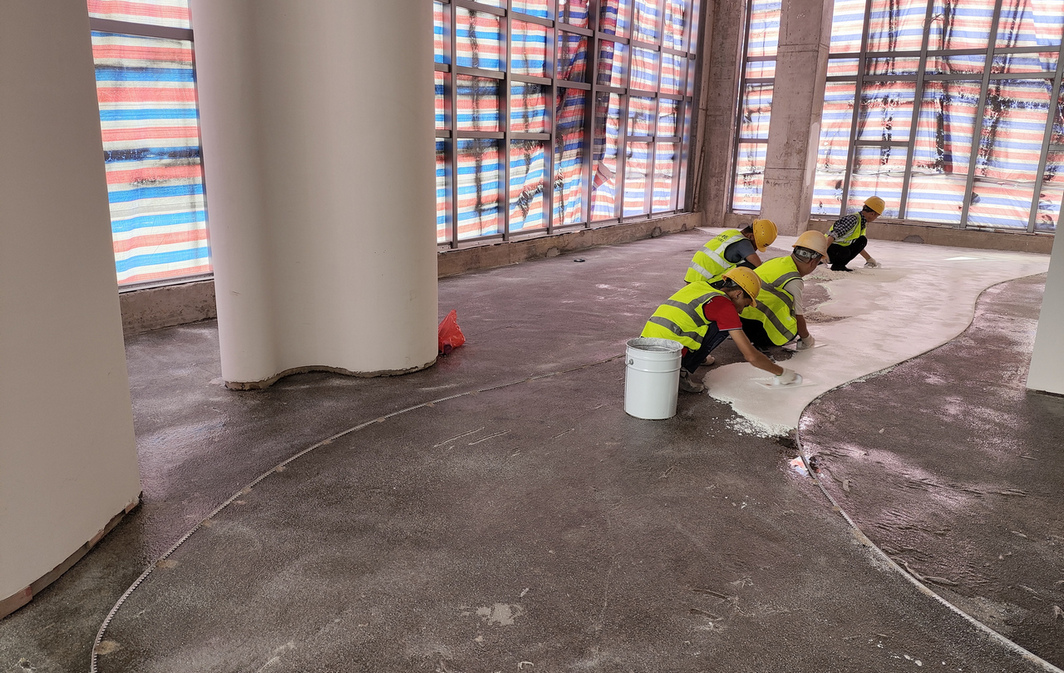

薄层粘结施工没有隔离层、没有厚垫层兜底，对基层处理、材料配比、面层抗裂加固、设缝精度要求更高，每一道工序都不能减配，必须做好全套抗裂补强措施，才能尽量规避开裂隐患。

四、行业真相：环氧磨石是高门槛项目，外行极易亏损

环氧磨石看似单价高、利润可观，实则容错率极低，是典型的“会做的赚钱，不会做的亏钱”。很多外行入局，只看重面层颜值，完全忽视垫层系统的重要性，简化工序、偷减材料、盲目施工，最终导致大面积开裂、返工，一个项目亏损几十万甚至上百万。

十年行业经验总结：环氧磨石的成败，70%取决于垫层基础，30%取决于面层工艺。基础做好，面层正常施工，基本不会翻车；基础做错，面层做得再完美，后期必然出问题。

值得一提的是，合格的抗裂垫层，经过精细研磨抛光后，本身就能形成一体化水磨石效果。欧尼可深耕环氧磨石十余年，精通粘结法抗裂垫层工艺，根据项目层高、场地、定位、预算精准匹配施工方案，严控配比、厚度、设缝细节，从源头杜绝地坪开裂隐患，交付长效稳定的精品环氧磨石工程。
